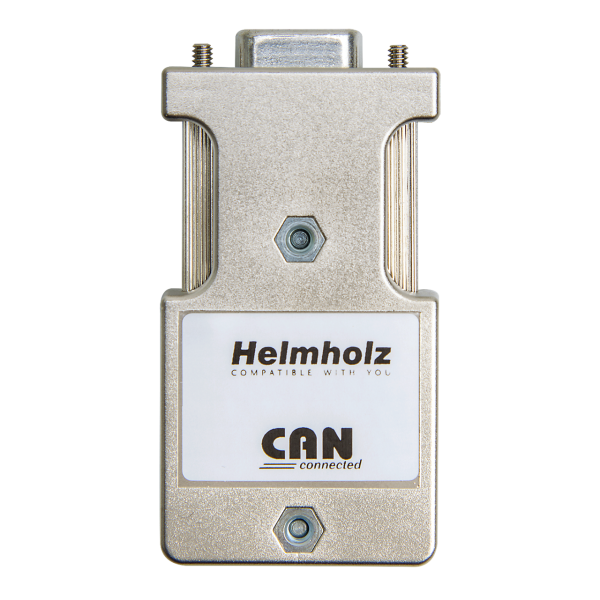

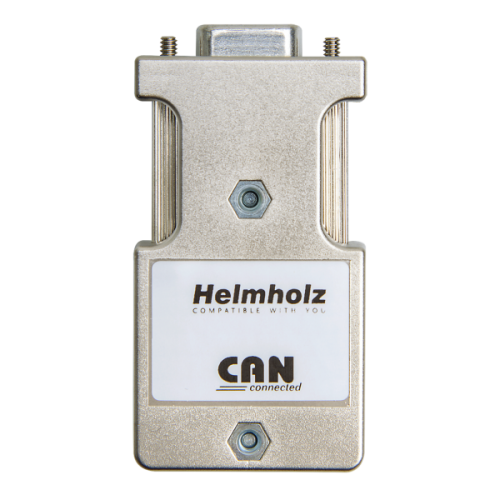

CAN-Bus Connector
Kod produktu: 700-690-0CA12
Konektor sběrnice CAN se zapojuje přímo do rozhraní sběrnice CAN (zásuvka SUB-D, 9-pin). Kabely sběrnice CAN se připojují pomocí 6-pin šroubových svorek.
Posuvným přepínačem se nastavuje, zda se má konektor použít jako uzel nebo konec segmentu.
Přepínač lze ovládat i v instalovaném stavu. Nastavení je zřetelně viditelné.
V nastavení uzlu ("OFF") musí být konektor používán, když jsou příchozí a odchozí sběrnice vzájemně propojeny. Zakončovací rezistor je pak neúčinný.
Jako zakončení segmentu ("ON") musí být konektor nastaven na prvním a posledním (krajním) účastníkovi segmentu. V tomto případě je zakončovací rezistor připojen na příchozí sběrnici a odchozí sběrnice je odpojena.
Konektory CAN pracují v rozšířeném rozsahu okolních teplot od -25 °C do +85 °C.
Vlastnosti:
- Metalizované krytí
- Žádné díly, které by se mohly ztratit
- Malá velikost
- Maximální teplota okolí pro UL je +60 °C
Ke stažení
- CAN-Bus konektor, axiální, návod k instalaci
- Prohlášení EU o shodě
- CAN-Bus konektor, axiální, STEP výkres
| Produkt | Objednací číslo |
| CAN bus connector, axial | 700-690-0CA12 |
| General information | |
|---|---|
| Order number | 700-690-0CA12 |
| Article name | CAN bus connector, axial |
| Scope of delivery | CAN bus connector, axial |
| Dimensions (DxWxH) | 35 x 17 x 68 |
| Weight | Approx. 40 g |
| Cable outlet | Axial |
| Terminating resistor | Resistor 120 Ω integrated and switchable with slide switch |
| CAN bus cable | Wires up to 0.5 mm², |
| 60/75 °C copper cable | |
| Maximum outside diameter | 8.0 mm |
| Voltage supply | DC 24 V |
| CAN interface | |
| Number | 1 |
| Transmission rate | max. 1 Mbps |
| Connection | SUB-D female connector, 9-pin |
| PG connection socket | No |
| Firewall functions | |
| Connector type | terminal strips |
| Number | 6 |
| Ambient conditions | |
| Ambient temperature | -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.) |
| Transport and storage temperature | -25 °C … +85 °C |
| Relative air humidity | 70 % at +25 °C |
| Pollution degree | 2 |
| Protection rating | IP20 |
| Certifications | CE, UL |
