Popis

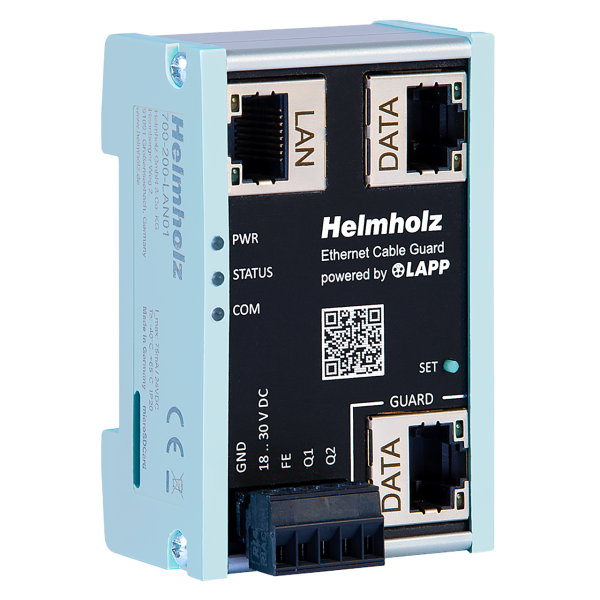

Adaptér slouží ke sledování stavu - degradace metalických vláken ethernetového kabelu. Běžné použití je do míst s pohyblivými kabelovými svazky/řetězy, kde jsou kabely vystavené velkému mechanickému namáhání a dochází tak k jejich rychlejší mechanické únavě.

Cable Guard je zapojen do kabelového svazku, který má být monitorován. Poskytuje informace o kvalitě kabelového připojení prostřednictvím LED diody, síťového připojení nebo digitálního výstupu. Zpětná vazba může být na výstupu zobrazena jako signál PWM. Prahovou hodnotu alarmu lze nastavit individuálně.

Pro integraci do struktur IIoT může Cable Guard monitorovaný stav kabelu odesílat také prostřednictvím MQTT.

Mimořádně kompaktní provedení je vhodné pro použití v decentralizovaných rozváděčích a lze jej namontovat na standardní horní kloboukové lišty.

Cable Guard je vhodný také pro aplikace EtherCAT, EtherNet/IP a 2párový PROFINET.

Vlastnosti

• Sledování životnosti datového kabelu, u kterého hrozí nebezpečí poruchy (např. důležitý datový kabel v dynamických nebo mechanicky náročných aplikacích).
• Zvýšení dostupnosti systému díky předvídatelným odstávkám.
• Snížení nákladů na údržbu
• Jednoduché uvedení do provozu díky automatické parametrizaci ("teach-in" během několika sekund
• Nevyžaduje nové datové vedení ani změny v konstrukci kabelu; dodatečná montáž do stávající struktury sítě je možná kdykoli
• Spolehlivá komunikace IIoT díky rozhraní MQTT
• Vhodné pro datové linky v souladu s přenosovým standardem 100BASE-TX (s rychlostí 100 Mbit/s) podle IEEE 802.3.

Ke stažení

• Ethernet Cable Guard - Manuál
• Ethernet Cable Guard - Příručka rychlého nastavení

Často kladené dotazy

Co je to Ethernet Cable Guard?

Ethernet Cable Guard je stacionární monitorovací zařízení, které vyhodnocuje aktuální stav datového kabelu a zobrazuje ho v procentech. Toto měření je založeno na datech určených z fyzikálních vlastností datového přenosu.

Co je to stav kabelu?

Zobrazení stavu kabelu v reálném čase umožňuje rozpoznat limit opotřebení kabelu a naplánovat optimální čas výměny předem. Je to hodnota určená z několika měřených proměnných výkonnostního stavu kabelu. Tato hodnota je specifikována od 100% do 20%, pod 20% už není možné spolehlivě určit funkčnost kabelu.

Jak funguje měření stavu kabelu?

Určení stavu kabelu je založeno na algoritmu - vyvinutém společností LAPP - který sbírá, převádí a kontinuálně vyhodnocuje měřené hodnoty z různých fyzických přenosových parametrů. Měřené hodnoty se skládají například z přenosových parametrů souvisejících s protokolem a/nebo z indikátoru kvality.

Uživatelská data (přenášená data) nejsou nijak ovlivněna ani vyhodnocována. Pokud je provedeno úvodní nastavení, linka je kalibrována a hraniční hodnoty jsou nastaveny podle parametrů. Pokud jsou během provozu tyto hraniční hodnoty porušeny, do algoritmu jsou začleněny korekční hodnoty. Je důležité, že algoritmus bere v úvahu historické hodnoty. To vede k následujícímu důsledku: Pokud je kabel vystaven takové mechanické zátěži (daleko nad specifikace), že nemůže fyzicky „stárnout“, může být předpověď zpožděna. Příklad: pokud je datový kabel přeříznut bočními kleštěmi, kabel „stárne“ náhle; logicky tedy nelze učinit žádnou předpověď předem.

Co lze ze stavu kabelu vyčíst?

Stav kabelu je hodnota kvality přenosových vlastností datového kabelu na GUARD DATA, včetně konektorů. Klasifikace oblastí je založena na modelu semaforu: Zelená oblast = kabel/přenosové vlastnosti jsou v pořádku. Žlutá oblast = nutná údržba/výměna. Červená oblast = kabel je vadný.

Jaké výhody mají zákazníci při používání Ethernet Cable Guard?

Při vysoce dynamických, náročných přenosech s vysokými rychlostmi je výhodné a úsporné monitorovat systémy, aby se předešlo nečekaným výpadkům a tím i snížení produktivity. Ethernet Cable Guard určuje stav datového kabelu a ukazuje jeho výkonnost v procentech. Pokud výkonnost klesne pod určitou hodnotu, zařízení vyšle alarm a kabel musí být zkontrolován nebo případně vyměněn.

Co Ethernet Cable Guard dokáže ?

Ethernet Cable Guard používá různé měřené proměnné k určení aktuální výkonnosti kabelu a ukazuje to v procentech. Tím umožňuje lépe plánovát údržbářské práce.

Pro které průmyslové odvětví je Ethernet Cable Guard vhodný?

Ethernet Cable Guard lze použít všude tam, kde jsou používány datové kabely. Zvláště v aplikacích s vysokými rychlostmi a silným torzním namáháním. Takové aplikace se často nacházejí v (intra-)logistice, automobilovém sektoru a lékařské technice. V zásadě je však vhodný pro širokou škálu průmyslových odvětví.

Kde se Ethernet Cable Guard používá?

Ethernet Cable Guard je zvláště vhodný pro datové kabely, které jsou neustále vystaveny „stresu“, jako jsou:

• Pohyby s vysokými rychlostmi a akceleracemi
• Měnící se pohybové sekvence
• Rotace s velmi vysokými axiálními torzními úhly
• Rychlé cykly
• Malé poloměry ohybu

Monitorovaný datový kabel je také používán v kritických procesech, kde by v případě zastavení došlo k vysokým až extrémně vysokým nákladům na prostoje nebo dokonce ke zraněním.

Ethernet Cable Guard je vhodný:

• pro použití v ethernetových automatizačních sítích.
• pro monitorování datových kabelů v dynamických aplikacích.
• pro EtherCAT, EtherNET/IP, PROFINET a mnoho dalších aplikací založených na Ethernetu.
• pro použití v rozváděči.

Které kabely lze pomocí Ethernet Cable Guard monitorovat ?

Ethernet Cable Guard může být provozován jak s levnými kabely tak i s vysoce kvalitními datovými kabely. V podstatě může Ethernet Cable Guard monitorovat všechny datové kabely přenosového standardu 100Base-TX specifikovaného podle IEEE802.3.

Může Ethernet Cable Guard monitorovat jakýkoliv typ datového kabelu?

Helmholz doporučuje Ethernet Cable Guard především pro kabely dle přenosového standardu 100BASE-TX (s 100 Mbit/s) dle IEEE 802.3, ale také pro aplikace EtherCAT, EtherNET/IP a PROFINET.

Může být Ethernet Cable Guard použit na víceosých kinematikách / robotech?

Ano, vezměte ale prosím na vědomí, že Ethernet Cable Guard je určen k instalaci v rozváděči (ochranná třída IP20, nikoliv IP67).

Funguje Ethernet Cable Guard také přes více spojovacích bodů?

Ano, Ethernet Cable Guard lze použít s pasivně propojenými síťovými komponenty. Mezi ně ale nesmí být připojeny žádné aktivní komponenty. Jinak není možné identifikovat vadný kabel.

Může Ethernet Cable Guard monitorovat pouze jeden datový kabel?

Ano, Ethernet Cable Guard monitoruje trasu mezi dvěma aktivními síťovými komponentami (jeden nebo více pasivně propojených datových kabelů). Často je v dynamicky se pohybující části systému jen několik datových kabelů.

Jak lze ušetřit náklady pomocí Ethernet Cable Guard?

Ethernet Cable Guard umožňuje optimalizaci údržbářských cyklů, což vede k efektivnějšímu plánování personálu a zdrojů pro plánované údržbářské práce. Určením výkonnostního stavu přispívá Ethernet Cable Guard k prediktivní údržbě a zvyšuje dostupnost strojů s optimalizovanou údržbou.

Jak vysoké jsou úspory nákladů při použití Ethernet Cable Guard?

To závisí například na předchozích údržbářských cyklech, velikosti strojního zařízení, počtu kritických spojovacích bodů, očekávaných nákladech v případě zastavení výroby a mnoha dalších faktorech. Záleží také na příslušném scénáři, ve kterém zákazník pracuje, na vyráběném zboží, jejich kritické předpovědi selhání a mnoha dalších faktorech.

Použitím řešení prediktivní údržby lze optimalizovat údržbářské operace a snížit náklady pomocí menšího množství personálních zdrojů. Navíc mohou plánované odstávky zabránit neočekávaným výpadkům strojů a tím i nákladům na prostoje.

Ovlivňuje Ethernet Cable Guard datový přenos?

Ethernetový přenos není nijak ovlivněn. Přenos dat je však zpožděn o 735 ns na fyzické úrovni (při 100 Mbit/s) měřicí elektronikou.

Jak dlouhý může být monitorovaný kabel?

Ethernet Cable Guard podporuje ethernetové kabely až do 100 m.
Minimální délka ethernetového kabelu je 2m.

Co se stane, pokud Ethernet Cable Guard nemá napájení?

Komunikace přes monitorovaný kabel je přerušena, dokud není napájení obnoveno.
