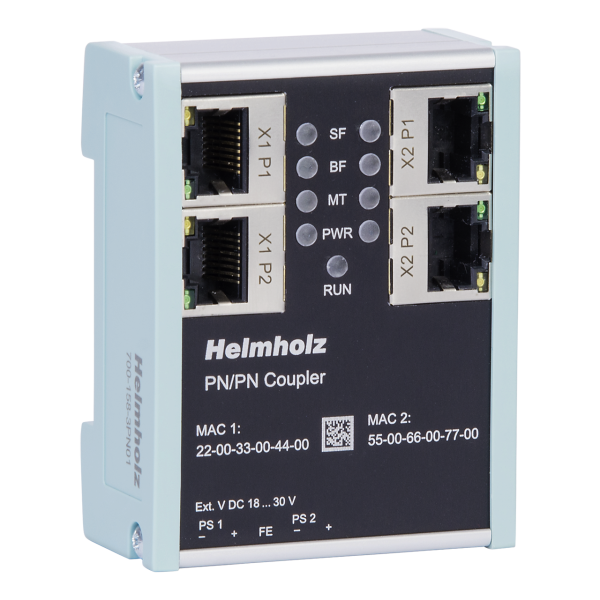

Pomocí PN/PN Coupleru je možné jednoduše a bez komplikací propojit dvě sítě PROFINET. Coupler umožňuje přenos dat mezi dvěma řídicími jednotkami PROFINET. Na obou stranách sítě PROFINET se nachází zařízení PROFINET IO. Přijatá vstupní data na jedné straně sítě jsou zpřístupněna jako výstupní data druhé straně sítě. Přenos IO dat probíhá živě a co nejrychleji bez dalších manipulačních bloků.

Maximální velikost přenášených IO dat je 1024 bajtů. K dispozici je až 16 slotů pro moduly IO o velikosti 1 bajt a až 128 bajtů.
Díky funkci "přenos datových záznamů" lze mezi stroji vyměňovat i velké objemy dat o velikosti až 4096 bajtů na principu FIFO. Přenos datových záznamů využívá standardní manipulační bloky PLC. Začlenění do nástroje PLC je umožněno pomocí souboru GSDML.

Vlastnosti

• Kompaktní provedení pro montáž na DIN lištu
• Výměna až 1024 bajtů I/O dat
• Přenos datových záznamů až do 4096 bajtů
• Redundantní napájení
• Galvanické oddělení sítí
• Konfigurace pouze pomocí souboru GSDML, není nutný žádný další software
• Žádný vliv na protistranu v případě poruchy sběrnicového systému
• PROFINET přenosová rychlost 100 Mb/s

Ke stažení

• PN/PN Coupler V2, Příručka rychlého nastavení V2
• PN/PN Coupler V2, PROFINET-Certifikát
• EU Deklarace o shodě
• Snadné připojení fieldbus sítí - s bránami Helmholz PROFINET
• PN/PN Coupler, licenční podmínky
• PN/PN Coupler, GSDML soubor

Často kladené dotazy

Bezpečnostní informace pro služby PROFINET DCP

Pozadí

Za určitých okolností může útočník s přímým (fyzickým) přístupem k síti PROFINET napadnout zařízení využívající služby DCP protokolu PROFINET. To může vést k trvalé ztrátě komunikační schopnosti mezi PROFINET kontrolérem a PROFINET zařízením. Důvodem je povaha DCP služby poskytované protokolem PROFINET. Tato služba může být využita ke změně nebo resetování parametrů zařízení. Příklady takových změn mohou být například DCP-Set (NameOfStation) nebo DCP-Set (Reset-to-Factory). Pro použití DCP v existující specifikaci PROFINET nejsou poskytovány žádné bezpečnostní funkce.

Dopad

Za určitých podmínek může útočník, který má přímý přístup do OT sítě, zabránit PROFINET kontroléru ve vytvoření spoejní s PROFINET zařízením a tím narušit provoz zařízení. V tomto případě je vyžadován manuální zásah uživatele. Zařízení není útokem zničeno, pouze není nadále přístupné pro CPU. Novým přiřazením jména nebo IP adresy lze obnovit provoz zařízení.

Opatření

Helmholz doporučuje svým zákazníkům zavést nebo přezkoumat přísnou přístupovou politiku sítě. Vzdálený přístup do sítě PROFINET musí být omezen, zejména DCP služby musí být blokovány. Toho lze dosáhnout použitím firewallu nebo vhodné VLAN konfigurace.

Novější verze specifikace PROFINET řeší tento problém zavedením třídy 1 PROFINET Security. Helmholz postupně implementuje bezpečnostní třídu pro všechny aktivní PROFINET komponenty a poskytuje nové verze firmwaru.

Další informace

Bezpečnostní doporučení: Nesprávné řízení přístupu pro služby DCP (PNO Identifikátor: PISA-001).
