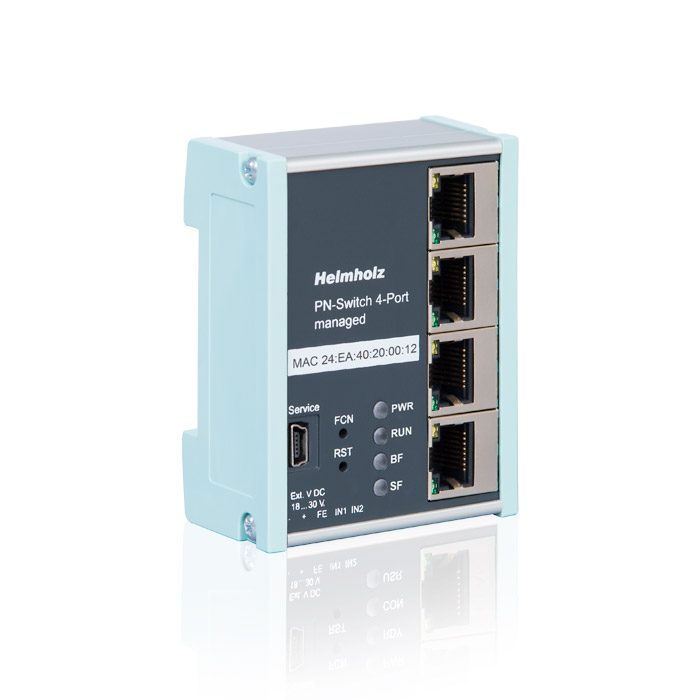

PROFINET Switch, 4-port

PDFTisk
Manažovatelný 4 portový PN switch

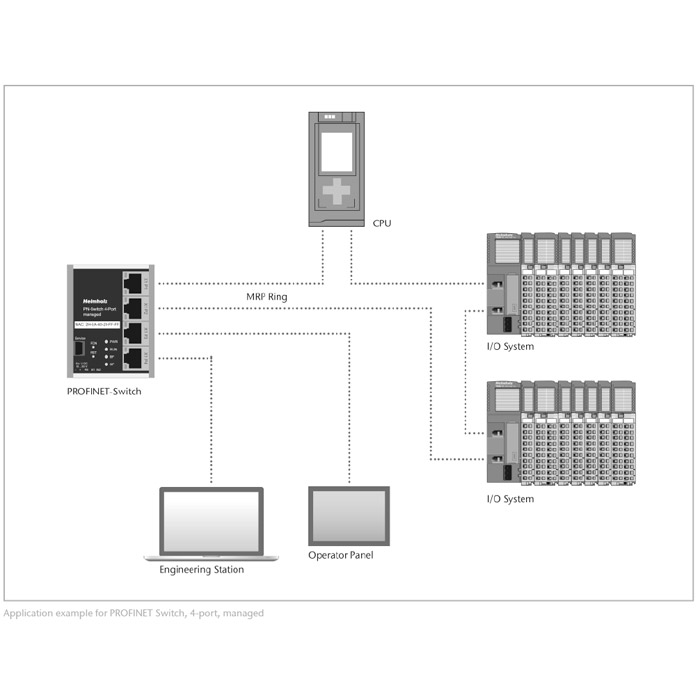

20151112101756

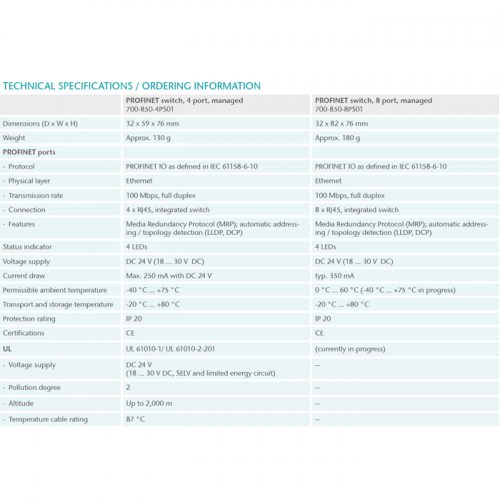

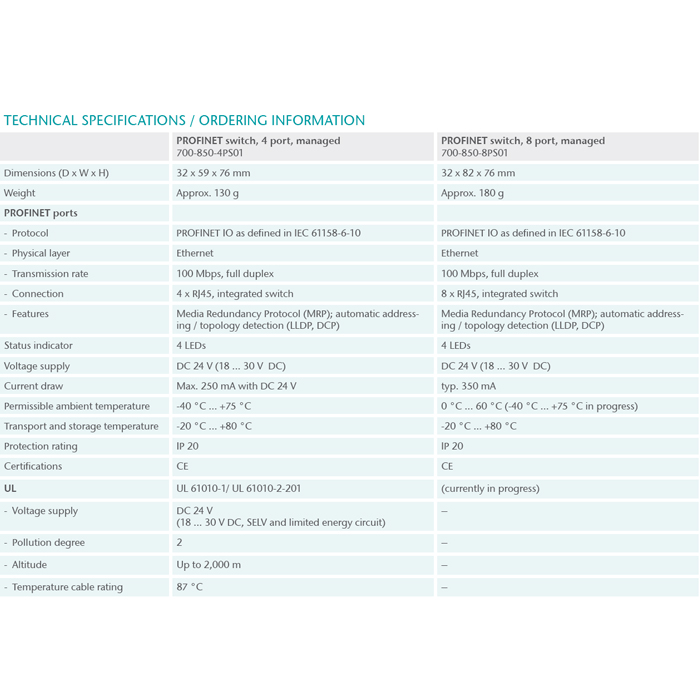

pn_switch_4-8_techpar2

Kod produktu: 700-850-4PS01

Popis

Čtyřportový switch určený pro PROFINET sítě. Použity jsou ethenetové konektry RJ45. Varianta s konektory M12 pro použití do prostředí vyžadující vyšší krytí bude k dispozici na přelomu roku 2017/2018.
Switch je manažovatelný (managed) neboli česky řečeno nastavitelný. Tato vlastnost umožňuje nastavení dalších funkcí, které pro běžný provoz nejsou obvykle nutností (zrcadlení portů, vypínání nepotřebných portů, logy, ...). V továrním nastavení je možné switch okamžitě umístit do sítě PROFINET (všechny 4 porty jsou aktivní), žádné další nastavování není potřeba. Pro umístění do HW konfigurace je připraven GDSML soubor, který je na přiloženém CD. Switch samozřejmě podporuje i MRP.

8 portový PN Switch

Technické parametry:

  • 4 porty 100 Mb/s RJ45
  • PROFINET Class B
  • MRP protokol
  • Integrace do HW konfigurace přes GSDML soubor
  • Rychlá jednoduchá diagnostika pomocí webového rozhraní nebo přes PROFINET
  • Možná konfigurace přes příkazovou řádku (Telnet, SSH)
  • Diagnostické alarmy, LLDP, CDP, SNMP
  • Zrcadlení portů
  • Aktivace a deaktivace jednotlivých portů
  • Statistiky sítě
  • Synchronizace času přes SNTP server

Recenze z portálu Blaja.cz



FAQ:

IP adresa není výrobcem přednastavena, switch jí získá z PLC. Je ovšem možné jí nastavit pomocí utility IPset.



Produkt Objednací číslo
PROFINET Switch, 4-port, managed
(incl. Quick Start Guide)
700-850-4PS01

Použité zkratky:

MRP - Media Redundancy Protocol
LLDP - Link Layer Discovery Protocol
CDP - Cisco Discavery Protocol
SNMP -Simple Network Management Protocol
SNTP - Simple Network Time Protocol
Telnet - "Teletype network"
SSH - Secure Shell
RJ45, M12 - Konektory

General information
Order number 700-850-4PS01
Article name PROFINET Switch 4-port, managed
Scope of delivery PROFINET Switch 4-port, Quick Start Guide, CD with GSDML-File
Dimensions (DxWxH) 32 x 59 x 76 mm
Weight Approx. 130 g
PROFINET interface
Number 4
Protocol PROFINET IO as defined in IEC 61158-6-10
Physical layer Ethernet
Transmission rate max. 100 Mbps
Connection RJ45 socket
Features Media Redundancy Protocol (MRP), automatic addressing / topology detection (LLDP, DCP)
Status indicator 4 LEDs, function status
8 LEDs, Ethernet status
Voltage supply 24 V DC (18...30 V DC)
Current draw Max. 250 mA with 24 V DC
Power dissipation Max. 2.4 W
Ambient conditions
Ambient temperature -40 °C ... +75°C
Transport and storage temperature -40 °C … +85 °C
Relative air humidity 95 % r H without condensation
Pollution degree 2
Protection rating IP20
Certifications CE, UL
CE
RoHS Yes
REACH Yes
UL
UL UL 61010-1/ UL 61010-2-201
Voltage supply DC 24 V (18 ... 30 V DC, SELV and limited energy circuit)
Pollution degree 2
Altitude Up to 2,000 m
Temperature cable rating 87 °C
