Tři zabudované LED diody s dobře odlišitenými barvami (modrá, zelená a oranžová) zobrazují na každé stanici nejdůležitější stavy PROFIBUS sítě.

Zobrazuje se stav ukončovacího odporu (oranžová), zda je provoz na sběrnici (zelená) a zda se připojená stanice účastní provozu na sběrnici (modrá).

Díky tomu může uživatel rozlišit poruchové stavy jako je přerušení sběrnice, chybějící nebo špatně připojený zakončovací odpor a nesprávně pracující účastník sítě.

Konetor je vybaven klasickým a osvědčeným šroubovým připojením; může být dodán jak v provedení s programovací (PG) konektorem, tak i bez něj.

Nové EasyConnect® PROFIBUS konektory firmy Systeme Helmholz doplňují dosavadní spektrum konektorů.

Nové EasyConnect® konektory se připojují rychlým způsobem, který již nevyžaduje odizolování žil kabelu. Konektory slouží pro přizpůsobené připojení účastníka sítě PROFIBUS do této sítě.

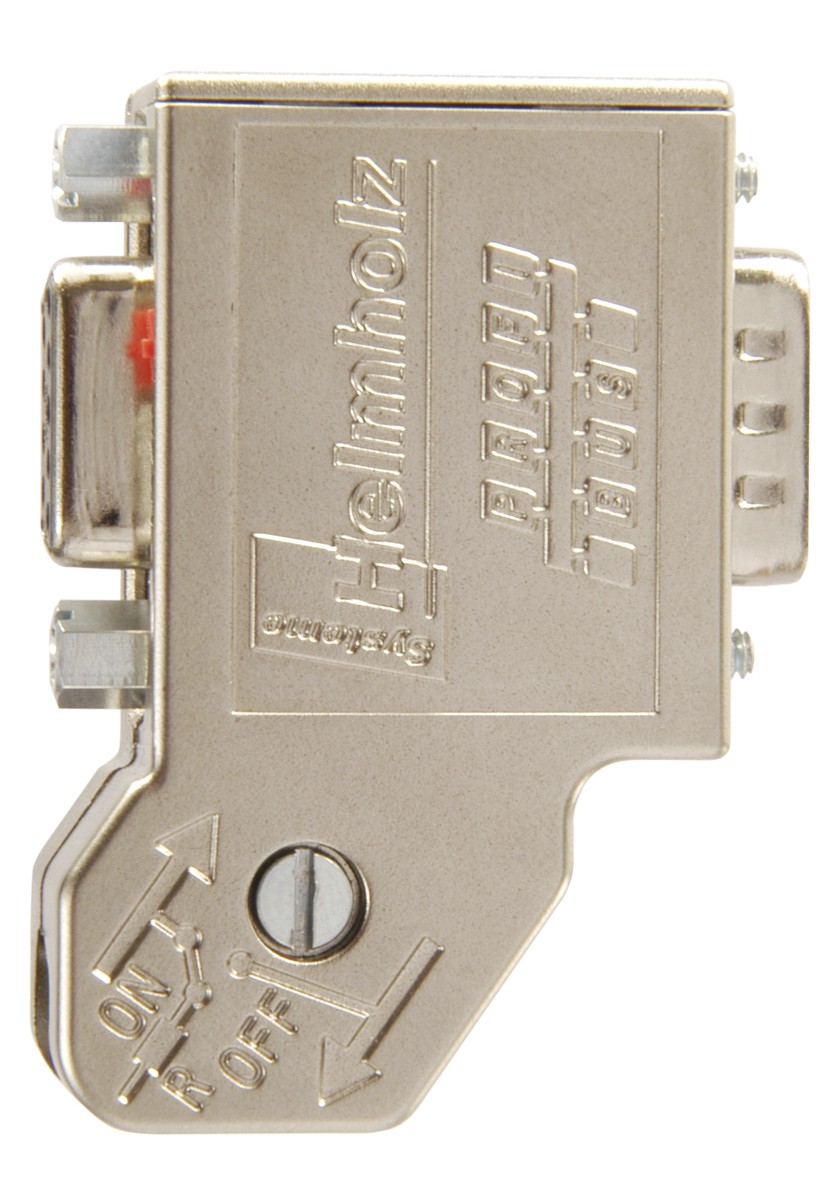

Konektor se dá velmi rychle namontovat, má pokovené pouzdro a integrovaný ukončovací odpor. Firma Systeme Helmholz nabízí tento nový EasyConnect® konektor s pravoúhlým („zalomeným“) vývodem kabelu. Správné připojení konektoru na kabel sběrnice lze snadno a rychle zkontrolovat pohledem.

Seznam kabelů povolených pro použití s tímto konektorem naleznete v dolní části stránky (kategorie downloads).

Vlastnosti

• 3 LED zobrazjí stav konektoru v síti PROFIBUS
• zobrazení stavů „Provoz na sběrnici“, „Účastník vysílá“, „Ukončovací odpor zapojení“
• pokovené pouzdro
• žádné volné (náchylné ke ztracení při montáži) díly
• integrovaný zakončovací odpor
• vývod kabelů v úhlu 35º
• malé rozměry
• upevnění pomocí technologie EasyConnect®
• možná vizuální kontrola připojení

Konektory 7BB51 již nejsou vyráběny a ani dodávány.

PG - programovací zásuvka na konektoru pro připojení dalšího zažízení (konektor je průchozí)

Flexible cable - pletený, nikolv pevný vodič
