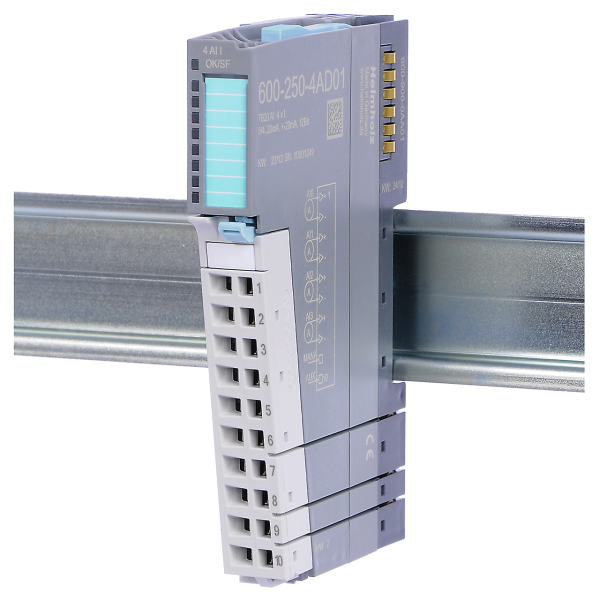

Analog-input-modul, I, 12 Bit
AI 4x I, 0/4...20 mA, ±20 mA, 12 bit
Kod produktu: 600-250-4AD01
Popis
Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 4 analogové vstupy.
Parametry modulu:
Diagnostický alarm: Zapnuto | Vypnuto
Diagnostika přetečení / podtečení: Zapnuto | Vypnuto
Reprezentativní hodnoty: SIMATIC* S7 | SIMATIC* S5
Parametry pro každý kanál:
(pouze pro 4 ... 20 mA): Zapnuto | Vypnuto
Potlačení rušivé frekvence: Žádné | 10 Hz | 50 Hz | 60 Hz | 400 Hz
Měřicí rozsahy: Vypnuto | 0 ... 20 mA | 4 ... 20 mA | ±20 mA
Aktivované alarmy mezních hodnot: Zapnuto | Vypnuto
Horní/dolní mezní hodnota: 16bitová analogová hodnota (±27648)
* SIMATIC je registrovaná ochranná známka společnosti Siemens AG.
Tipy
- Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.
Vlastnosti
- Rozsah měření 0 ... 20 mA, 4 ... 20 mA, ±20 mA, individuálně konfigurovatelné pro každý kanál
- Rozlišení měření: 11 bitů + sign
- Vhodné pro 2 a 4vodičové transmittery
- Diagnostická hlášení
- Detekce přerušení vodiče (pro 4 ... 20 mA)
- Alarmy mezních hodnot pro každý kanál
- Dvoubarevná LED dioda (modrá/červená) indikuje provozní stav modulu a případné poruchy
- 4 analogové vstupy pro měření proudu, elektricky oddělené od sběrnice zadní desky
- 4 procesní vstupní slova
Ke stažení
- TB20, Moduly - Manuál
- Produktový list - Decentrální periférie TB20
- AI 4x I, 0/4...20 mA, ±20 mA, 12 bit, STEP
Produkt |
Objednací číslo |
| AI 4x I, 0/4...20 mA, ±20 mA, 12 bit | 600-250-4AD01 |
| General information | |
|---|---|
| Order number | 600-250-4AD01 |
| Article name | AI 4x I, 0/4...20 mA, ±20 mA, 12 bit |
| Scope of delivery | AI 4x I, 0/4...20 mA, ±20 mA, 12 bit |
| Dimensions (DxWxH) | 110 x 14 x 73 mm |
| Weight | Approx. 70 g |
| Number of inputs | 2 |
| Power dissipation | Max. 0.7 W |
| Parameter configuration length | 22 bytes |
| Hot-swap capable | Yes |
| Electrical isolation | |
| from the backplane bus | Yes |
| Between the channels | No |
| Current draw | |
| External | Not needed |
| Internal | Max. 95 mA |
| Measuring | |
| Measuring ranges / load resistance | 0 ... 20 mA / 50 ohms, |
| 4 ... 20 mA / 50 ohms, | |
| ±20 mA / 50 ohms | |
| Measuring method | Integration |
| Measurement resolution | 11 bit + sign |
| Interference frequency suppression | None | 10 Hz | 50 Hz | 60 Hz | 400 Hz |
| Refresh rate / conversion rate | Number of active channels x conversion time + 16 ms for wire break detection when activated. |
| The conversion time will depend on the interference frequency suppression: | |
| None: 8 ms | |
| 400 Hz: 45 ms | |
| 60 Hz: 109 ms | |
| 50 Hz: 128 ms | |
| 10 Hz: 342 ms | |
| Diagnoses | Upper measuring range limit exceeded (overflow), lower measuring range limit fallen below (underflow), wire break (for 4 ... 20 mA only), parameter assignment error |
| Process alarms | Upper and lower limit per channel |
| Error limits | |
| Operational error limit in the entire temperature range | ±0.5 % relative to the nominal range |
| Basic error limit at 25 °C | ±0.3 % relative to the nominal range |
| Temperature error | ±0.005 %/K relative to the nominal range |
| Linearity error | ±0.05 %/K relative to the nominal rangesv |
| Repeating accuracy in steady state at 25 °C | ±0.05 %/K relative to the nominal range |
| Parameter configuration length | 12 bytes |
| General error indicator | Red LED |
| Ambient conditions | |
| Ambient temperature | 0 °C … +60 °C |
| Transport and storage temperature | -20 °C … +80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +60°C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock" |
| RoHS | Yes |
| REACH | Yes |
