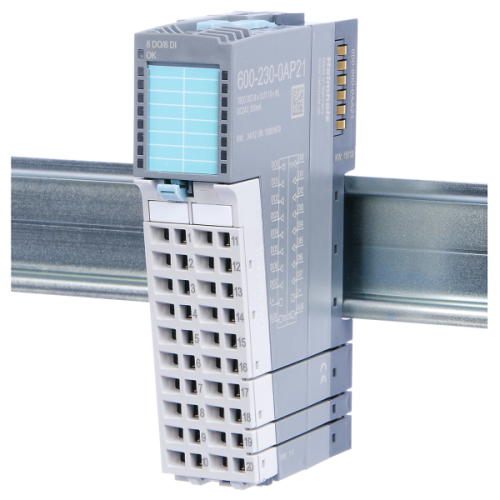

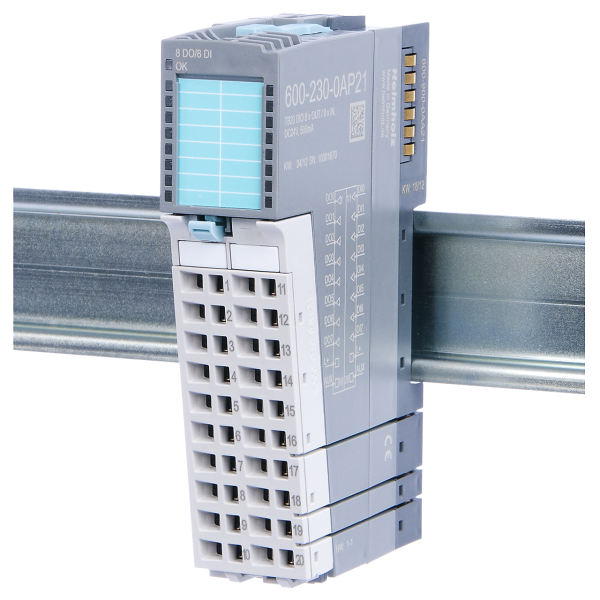

Digital-Mix-Modul, In & Out, DC 24 V
DIO 8x In/8x Out DC 24 V
Kod produktu: 600-230-0AP21
Popis
Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 8 digitálních vstupů a výstupů.
Tipy
- Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.
Vlastnosti
- Vstupní napětí 24 V DC
- Lze použít dvouvodičový proximity senzor
- Výstupní napětí 24 V DC
- Modrá LED dioda indikuje provozní stav modulu
- Zelené LED diody (jedna pro každý výstup) indikují stav výstupu
- 8 vstupů, elektricky oddělených od sběrnice zadní desky
- 8 výstupů, elektricky oddělených od sběrnice zadní desky
Ke stažení
- TB20, Moduly - Manuál
- Produktový list - Decentrální periférie TB20
- DIO 8x In/8x Out DC 24 V, 500 mA, STEP
Produkt |
Objednací číslo |
| DIO 8x In/8x Out DC 24 V, 500 mA | 600-230-0AP21 |
| General information | |
|---|---|
| Order number | 600-230-0AP21 |
| Article name | DIO 8x In/8x Out DC 24 V, 500 mA |
| Scope of delivery | DIO 8x In/8x Out DC 24 V, 500 mA |
| Dimensions (DxWxH) | 110 x 25 x 73 mm |
| Number of inputs | 8 |
| Input characteristic curve | Type 2, EN 61131-2 |
| Reverse polarity protection for inputs | Yes |
| Number of outputs | 8 |
| Output short-circuit protection | Electronic, for each individual channel |
| Inductive cutoff voltage limit | -48 V |
| Hot-swap capable | Yes |
| Electrical isolation | |
| from the backplane bus | Yes |
| Between the channels | No |
| Supply voltage UP, US | |
| Rated value | 24 V DC |
| Ripple USS | max. 3.6 V |
| Permissible range (with ripple) | 20 … 30 V |
| Voltage for t < 10 ms | 50 V |
| Output current | |
| Rated value | 500 mA |
| Leakage current | Max. 0.5 mA |
| Current draw | |
| External | Max. 20 mA + load |
| Internal | Max. 28 mA |
| Input voltage | |
| For signal "0” | - 3 V … 9 V |
| For signal "1” | 12 V … 30 V |
| Ambient conditions | |
| Ambient temperature | 0 °C … +60 °C |
| Transport and storage temperature | -20 °C … +80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +60°C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock" |
