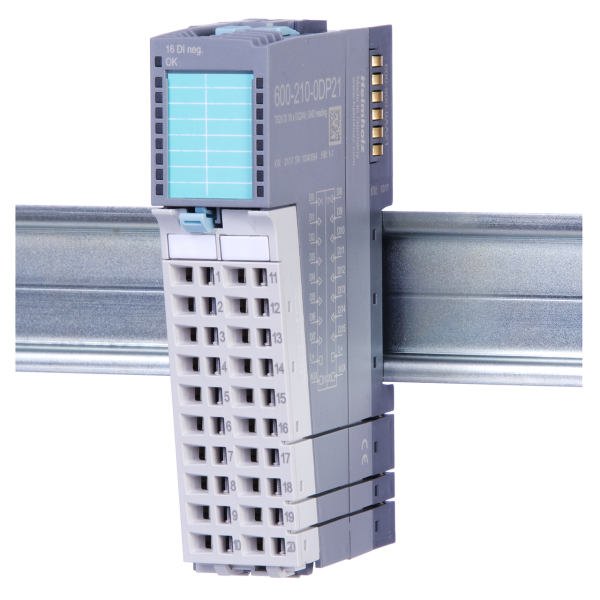

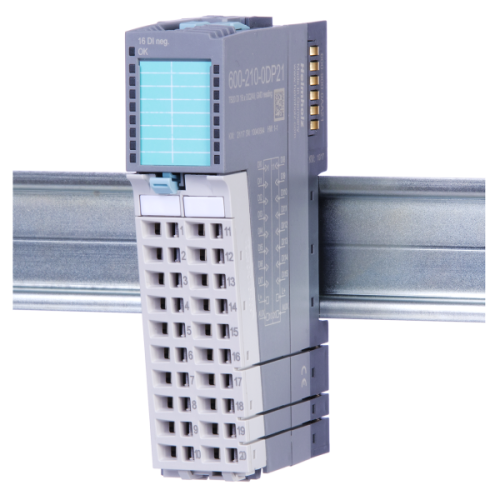

Digital-Input-Modul, DC 24 V, GND-Reading
DI 16x DC 24 V, GND
Kod produktu: 600-210-0DP21
Popis
Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 16 digitálních vstupů ve verzi GND-Reading.
Tipy
- Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.
Vlastnosti
- Modrá LED dioda indikuje provozní stav modulu
- Zelené LED diody (jedna pro každý výstup) indikují stav výstupu
- 16 vstupů, elektricky oddělených od sběrnice zadní desky
Ke stažení
- TB20, Moduly - Manuál
- Produktový list - Decentrální periférie TB20
- DI 16x DC 24 V, GND reading, STEP
Produkt |
Objednací číslo |
| DI 16x DC 24 V, GND reading | 600-210-0DP21 |
| General information | |
|---|---|
| Order number | 600-210-0DP21 |
| Article name | DI 16x DC 24 V, GND reading |
| Scope of delivery | DI 16x DC 24 V |
| Dimensions (DxWxH) | 110 x 25 x 73 mm |
| Weight | ca. 110 g |
| Number of outputs | 16 |
| Power dissipation | Max. 3.7 W |
| Input characteristic curve | Type 2, EN 61131-2 |
| Reverse polarity protection for inputs | Yes |
| Hot-swap capable | Yes |
| Electrical isolation | |
| from the backplane bus | Yes |
| Between the channels | No |
| Current draw | |
| External | Max. 0 mA |
| Internal | Max. 23 mA |
| Input voltage | |
| For signal "0” | Vcc -5 ... Vcc |
| For signal "1” | 0 V … Vcc-11 V |
| Ambient conditions | |
| Ambient temperature | 0 °C … +60 °C |
| Transport and storage temperature | -20 °C … +80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +60°C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock" |
| RoHS | Yes |
| REACH | Yes |
