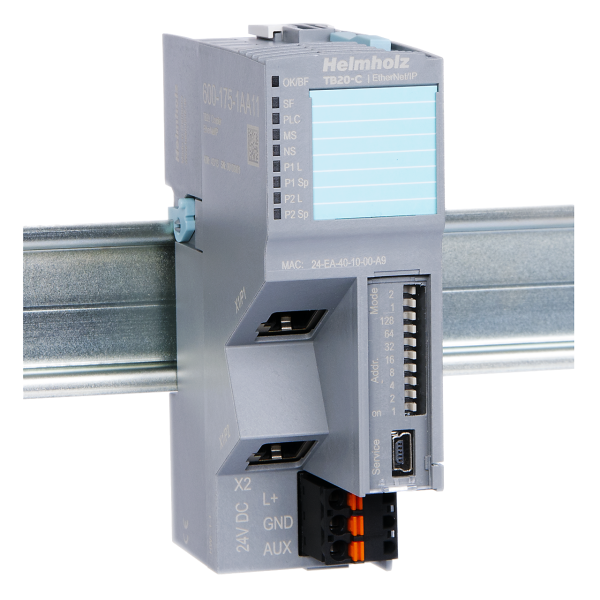

TB20 Bus coupler EtherNet / IP
TB20-C, EtherNet/IP Bus coupler
Kod produktu: 600-175-1AA11
Popis
Bus coupler EtherNet/IP umožňuje přístup k datům z periferních modulů pomocí protokolu EtherNet/IP. Lze připojit až 64 modulů libovolného druhu zapojených do série s couplerem.
Bus coupler EtherNet/IP je vybaven integrovaným dvouportovým switchem, který umožňuje konfigurace s topologií star a line.
Tabulka obrazů I/O o velikosti jednoho kilobajtu umožňuje realizovat rozsáhlé a složité systémy.
Pomocí nástroje TB20 ToolBox lze snadno konfigurovat systém a různé parametry modulů a přenášet příslušná nastavení do coupleru.
Funkční konfigurace TB20 vždy vyžaduje bus coupler a alespoň jeden periferní modul. Bus coupler podporuje hot-swapping pro výměnu modulů během provozu.
Vlastnosti
- Moduly lze vyměnit za provozu (hot-swapping).
- Napájení 24 V DC
- Integrovaný napájecí zdroj pro napájení periferních modulů (2,5 A)
- Dodává napětí I/O systému (24 V DC)
- Port USB zařízení pro online diagnostiku, konfiguraci parametrů, nastavení a aktualizaci firmwaru pomocí "TB20 ToolBox".
- Simulace TB20 ToolBox pro uvedení systému I/O do provozu bez řídicí jednotky vyšší úrovně za účelem otestování funkčnosti (kontrola I/O).
- Skrytý přepínač "factory reset" pro obnovení továrního nastavení modulu
- Podpora unicast a multicast
- Připojení CIP
- 511 bajtů vstupních dat, 511 bajtů výstupních dat
- TB20 ToolBox lze použít pro snadný přístup k velikostem sestav a ke struktuře obrazu paměti v sestavách
- Až 64 periferních modulů
- Implicitní zasílání zpráv (transportní třída 1)
- Explicitní zasílání zpráv (transportní třída 3)
- Watchdog TCP
- IP adresu lze nastavit relativně k základní IP adrese pomocí DIP přepínače, který lze zakrýt
- DHCP (lze zvolit pomocí přepínače DIP)
- Integrovaný 2-portový přepínač s 2 x RJ45 konektory
- Procesní data modulu jsou automaticky přiřazena k mapování EtherNet/IP
Ke stažení
- TB20, EtherNet/IP Bus Coupler - Manuál
- TB20, EtherCat ESI V1.06.0004
- EU Prohlášení o shodě
- TB20, IO - Flyer
- TB20 ToolBox V2 Instalace
- TB20, USB Řadič
- TB20, Makra pro EPLAN Electric P8* (od verze V2.0 ve formátu EDZ)
- TB20, STEP Výkres
- TB20-C, Bus coupler EtherNet/IP, STEP Výkres
Produkt |
Objednací číslo |
| TB20-C, EtherNet/IP bus coupler | 600-175-1AA11 |
| General information | |
|---|---|
| Order number | 600-175-1AA11 |
| Article name | TB20-C, EtherNet/IP bus coupler |
| Scope of delivery | Bus coupler Ethernet/IP, 24 V power supply connector, bus cover element, base module |
| Dimensions (DxWxH) | 73 x 35 x 110 mm |
| Weight | Approx. 115 g |
| Number of modules that can be connected in series | 64 |
| Voltage supply | 24 VDC, 18–28 VDC |
| Power dissipation | Max. 8 W |
| Permissible cable cross-section | AWG 16 .. 22 |
| Mounting position | Any |
| EtherNet/IP interface | |
| Number | 2 |
| Connection | RJ45 |
| Protocol transmission model | Implicit messaging (transport class 1), explicit messaging (transport class 3) |
| Transmission rate | 10/100 Mbps, automatic detection |
| Input/output assembly size | 511/511 bytes |
| IP address | Can be set with software and/or DIP switch |
| DHCP | Yes, can be selected using DIP switch |
| USB interface | |
| Number | 1 |
| Protocol | Full-speed USB 1.1 device |
| Connection | Mini-USB |
| Isolation voltage | 1.5 kV |
| Electrical isolation | Yes |
| Current draw | |
| Current draw without modules (internal) | 75 mA |
| Power supply for modules | 5 V DC, max 2.5 A |
| Ambient conditions | |
| Ambient temperature | 0 °C to 60 °C |
| Transport and storage temperature | -20 °C to 80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP 20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +50 °C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock" |
