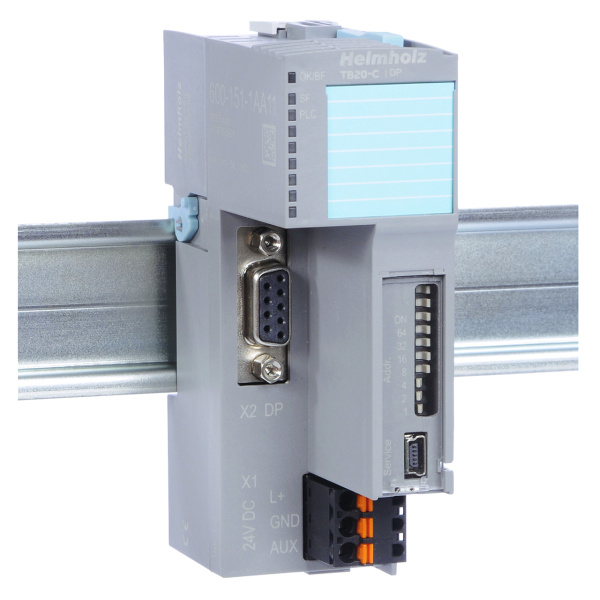

TB20 Bus coupler PROFIBUS
Kod produktu: 600-151-1AA11
Bus coupler PROFIBUS-DP je určen k připojení sběrnice PROFINET k periferním modulům TB20.
Podporuje protokoly DP-V0 a DP-V1.
Rozpozná všechny připojené periferní moduly a přiřadí každému modulu odpovídající vstupy/výstupy z tabulky obrazů procesů.
Funkční konfigurace TB20 vždy vyžaduje bus coupler a alespoň jeden periferní modul, ale může jich pojmout až 64 zapojených do série s couplerem. Bus coupler podporuje výměnu modulů během provozu (hot-swap).
Bit packing:
Od verze firmwaru 1.20 lze stavy 2bitových a 4bitových I/O modulů zabalit do bajtů, což umožňuje plně využít veškerý prostor v tabulce obrazů procesů.
Parametry
Diagnostický alarm: Zapnuto | Vypnuto
Process alarm : Zapnuto | Vypnuto
Pull/plug alarm: Zapnuto | Vypnuto
Spuštění, když se očekávaná/skutečná konfigurace liší: Zapnuto | Vypnuto (hot-swaping povolen: Ano | Ne)
Diagnostika související s identifikátorem: Zapnuto | Vypnuto
Stav submodulu: Zapnuto | Vypnuto
Diagnostika související s kanálem: Zapnuto | Vypnuto
Vlastnosti
- Moduly lze vyměnit za provozu (hot-swapping).
- Napájení 24 VDC
- Integrovaný zdroj pro napájení periferních modulů (2,5 A)
- Dodává napětí pro I/O systém (24 V DC)
- Port USB pro online diagnostiku, konfiguraci parametrů, nastavení a aktualizaci firmwaru pomocí nástroje TB20 ToolBox
- Simulace TB20 ToolBox pro nastavení systému I/O bez nadřazeného řadiče za účelem testování provozu systému (kontrola I/O).
- PROFIBUS DP slave podle definice v normě EN 50170/IEC 61158.
- Podporuje všechny přenosové rychlosti PROFIBUS
- Podpora DP-V0 a DP-V1
- Až 64 periferních modulů
- Až 244 bajtů vstupních dat a 244 bajtů výstupních dat
- Jedno připojení master 1. třídy s 240 bajty dat
- Až tři připojení master 2. třídy s 240 bajty dat (jako slave DP-V1)
- I&M data
- 3 LED diody, z toho jedna dvoubarevná
- Skrytý přepínač "factory reset" pro obnovení modulu do továrního nastavení
Ke stažení
- TB20, PROFIBUS-DP Bus Coupler - Manuál
- EU Prohlášení o shodě
- TB20, IO - Flyer
- TB20, GSD soubor pro PROFIBUS-DP Bus Coupler
- TB20 ToolBox V2 Instalace
- TB20, USB Řadič
- TB20, Makra pro EPLAN Electric P8* (od verze V2.0 ve formátu EDZ)
- TB20, STEP Výkres
- TB20-C, Bus coupler PROFIBUS-DP, STEP Výkres
Produkt |
Objednací číslo |
| TB20-C, PROFIBUS-DP bus coupler | 600-151-1AA11 |
| General information | |
|---|---|
| Order number | 600-151-1AA11 |
| Article name | TB20-C, PROFIBUS-DP bus coupler |
| Scope of delivery | Bus coupler PROFIBUS-DP, 24 V power supply connector, bus cover element, base module |
| Dimensions (DxWxH) | 73 x 35 x 110 mm |
| Weight | Approx. 115 g |
| Number of modules that can be connected in series | 64 |
| Voltage supply | 24 VDC, 18–28 VDC |
| Power dissipation | Max. 8 W |
| Permissible cable cross-section | AWG 16 .. 22 |
| Mounting position | Any |
| PROFIBUS interface | |
| Number | 1 |
| Protocol | PROFIBUS DP/V0 & DP/V1 |
| Transmission rate | 9.6 Kbaud ... 12 Mbaud, automatic detection |
| I/O image size | 244/244 bytes |
| Parameter configuration length | 244 bytes |
| Interface | RS485 |
| Connection | 9-pin D-sub female connector |
| USB interface | |
| Number | 1 |
| Protocol | Full-speed USB 1.1 device |
| Connection | Mini-USB |
| Isolation voltage | 1.5 kV |
| Electrical isolation | Yes |
| Current draw | |
| Current draw without modules (internal) | 75 mA |
| Power supply for modules | 5 V DC, max 2.5 A |
| Ambient conditions | |
| Ambient temperature | 0 °C to 60 °C |
| Transport and storage temperature | -20 °C to 80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP 20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +50 °C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock" |
