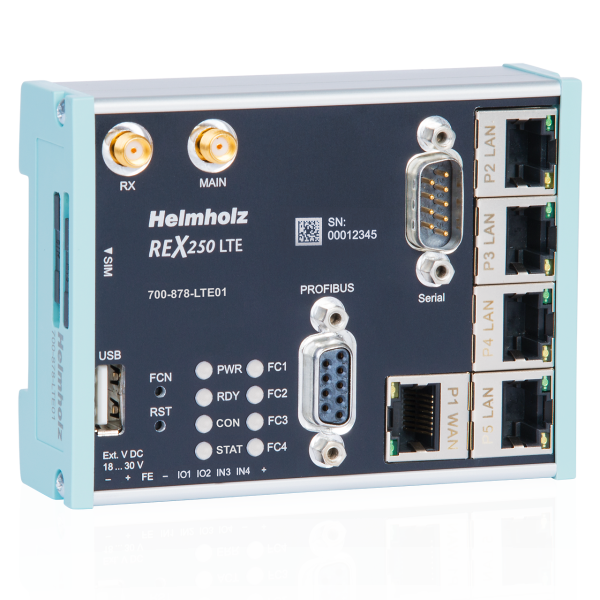

REX 250 LTE

PDFTisk
4 x LAN (switch)/1 x WAN/1 x LTE modem
csm_REX-Familie_myREX24_V2_en_05-2017_640f461361

Kod produktu: 700-878-LTE02

Popis

Routery REX 250 jsou navrženy pro použití s portálem myREX24 V2. Tento portál umožňuje kompletní nastavení a správu routerů na dálku. Kromě toho, že umožňují dálkovou správu, routery REX 250 mohou také číst data z PLC, zobrazovat je a generovat alarmové zprávy. Pro dálkovou správu a přenos dat používají tyto routery bezpečný tunel založený na protokolu OpenVPN.

Routery REX 250 umožňují také dálkovou správu a přístup k datům PLC přes rozhraní MPI/PROFIBUS a rozhraní RS232.

Pomocí čtyř digitálních vstupů můžete posílat alarmové zprávy prostřednictvím SMS a e-mailu přes portál myREX24 V2. Dva digitální výstupy mohou ovlivňovat stav routeru, například pomocí světla na panelu, nebo mohou být aktivovány z portálu.

Na všech zařízeních je k dispozici hostitelské rozhraní USB, které umožňuje připojení USB zařízení, jako je například programovací rozhraní jednotky, přes tunel pro dálkovou správu (USB-over-IP).

REX 250 LTE je vybaven LTE modemem, který se připojuje k portálu myREX24 V2. Toto zařízení má také rozhraní WAN, které umožňuje vytvoření sítě s podporou převzetí služeb v případě selhání, pokud je propojeno s modemem 4G. Integrovaný čtyřportový přepínač umožňuje připojení ethernetových zařízení k routeru pomocí dostupných portů RJ45.

Tipy

  • Modem LTE podporuje použití v Evropě a Asii. Pro použití směrovače v Severní Americe je k dispozici verze "REX 100 s LTE modemem pro Severní Ameriku" (700-875-LTE11). Před použitím směrovače s LTE si prosím ověřte, zda frekvenční pásma LTE vyhovují požadavkům poskytovatele služeb v dané zemi. Rádi vám s tím pomůžeme.
  • Při výběru mobilního tarifu doporučujeme standardní datový tarif. Vyhněte se prosím tarifům určeným pro IoT, které často nabízejí omezené objemy dat nebo nižší přenosové rychlosti.

Vlastnosti

  • Vzdálený přístup do ethernetových zařízení (PLC, HMI, IP kamera, …)
  • 4 portový switch (4xLAN, 1xWAN)
  • Rozhraní WAN pro provoz při selhání (3G, LTE a Wifi)
  • Vestavěný Firewall
  • Digitální vstupy a výstupy pro sestavení spojení, zobrazení stavu nebo pro alarmovou zprávu
  • Čtení, vizualizace, alarmy a logování dat z PLC
  • Kompaktní provedení na DIN lištu
  • Vzdálená údržba USB zařízení
  • Jednoduchá a rychlá konfigurace s použitím portálu myREX24.net
  • Přímé připojení zařízení S7-MPI / PROFIBUS
  • Řadič S7-MPI / PROFIBUS zdarma
  • Vzdálené ovládání zařízení přes internet (RS232)
  • Dálková správa USB zařízení přes Internet

Ke stažení

Často kladené dotazy

Kolik datového objemu spotřebuje REX s GSM modemem?

Za předpokladu, že je REX připojen k portálu myREX24 24 hodin denně, 7 dní v týdnu, naše testy ukázaly, že za měsíc až může být spotřebováno 80 MB (také závisí na poskytovateli internetu, 80 MB je nejvyšší hodnota zjištěná v našich testech).

Pokud se k REXu přes VPN uživatel připojí nebo jsou prostřednictvím REXu logovány datové hodnoty, datový objem se zvýšší.

Po výměně zařízení již nefunguje USBoverIP.

Po přenesení konfigurace na nové zařízení je nutné znovu provést synchronizaci s portálem (v portálu klikněte na Configuration --> Force Synchronization). Poté by mělo USBoverIP opět fungovat.

Důvod:

Při výměně zařízení jsou v portálu odstraněny informace „Verze firmwaru“ a „Verze hardwaru“ starého zařízení. Tyto informace jsou však potřebné pro nové zařízení k vytvoření kompletní konfigurace (včetně USBoverIP). K tomu je nutná nová synchronizace.

Připojení k portálu myREX24 nebo k zařízení REX je pomalé nebo nestabilní.

shDIALUP je ovlivněn jiným softwarem/aplikací. Může to být antivirový program nainstalovaný na vašem internetovém PC nebo jiný již nainstalovaný VPN software. Pokud je to možné, vždy používejte aktuální verze prohlížečů a nejnovější verzi shDIALUP softwaru.

Hardware vašeho dial-up počítače a internetové připojení by obecně měly poskytovat dobrý výkon. Firewall a/nebo proxy server ve vaší interní síťové struktuře mohou také ovlivnit připojení.

Jaká nastavení firewallu jsou nezbytná pro spojení se serverem myREX24?

Software shDIALUP a směrovače REX navazují odchozí TCP připojení na adresu https://v2.myrex24.net (5.39.123.21). K navázání bezpečného připojení k serveru myREX24 musí být povolen alespoň jeden z následujících TCP portů (80, 1194 nebo 443) pro VPN tunel. Pokud je ve firewallu povoleno filtrování MAC adres, musí být deaktivováno nebo přenastaveno.

V základním nastavení je používán pouze port openVPN 1194. Pokud je tento port blokován, musí být konfigurace REX/shDIALUP odpovídajícím způsobem upravena. Neexistuje žádný automatismus, který by cyklicky testoval všechny tři porty a přepínal na volný!

Se softwarem shDIALUP (dial-in klient) již není možné se přihlásit na portál myREX24 V1.
Zobrazí se následující zpráva: Autentizace selhala. Ujistěte se, že máte správné uživatelské jméno a heslo.

Z bezpečnostních důvodů (opraveno ve verzi 1.7.2) již není možné přihlášení pomocí metody autentizace „1“. Prosím nastavte „Server Authentication Method“ v shDIALUP na 2.

Produkt
Objednací číslo
REX 250 WAN, 4 x LAN (switch)/1 x WAN interface 700-878-LTE02



General information
Order number 700-878-LTE02
Article name REX 250 LTE, 4 x LAN (switch)/1 x WAN/1 x LTE modem
Scope of delivery REX 250 LTE, Quick Start Guide
Dimensions (DxWxH) 35 x 100 x 73 mm
Weight Approx. 250 g
Status indicator 8 LEDs, function status
  10 LEDs, Ethernet status
Voltage supply 24 V DC, 18... 28 V DC
Current draw max. 90 mA at DC 24 V
I/O
Digital inputs 4x DIN EN 61131-2 Type 3
Digital outputs 2x max. 0.5 A for each output
GSM modem
GSM-Modem Multiband GSM/GPRS/WCDMA/LTE Data Interface
Antenna terminal SMA socket (Male thread)
SIM card type Standard SIM 1.8 V/3 V
GSM frequency bands GSM/GPRS/EDGE: 850, 900, 1800, 1900
UMTS frequency bands B1 [from HW x-x-3B], B2 [up to HW x-x-3A], B3 [from HW x-x-3B], B8
Transmit power Class 1, E2, 3, 4
Data transmission rate HSxPA+ (Uplink max. 5.76 Mbps | Downlink max. 42.0 Mbps)
  LTE (Uplink max. 50 Mbps | Downlink max. 150 Mbps)
LTE frequency bands (MHz) B1, B3, B7, B8, B20 [only HW x-x-3A], B28A [from HW x-x-3B]
WAN interface
Number 1
Type 10-Base-T/100-Base-T
Connection RJ45 socket
Transmission rate 10/100 Mbps
LAN interface
Number 4
Protocol 10-Base-T/100-Base-T
Connection RJ45 socket
Status indicator 10/100 Mbps
USB interface
Number 1
Protocol USB 2.0 host
Connection USB A socket
Serial Interface
Type RS-232/422/485 (software switchable)
Protocol transparent access via virtual COM port
Transmission rate 300 bauds ... 115 k bauds
PROFIBUS interface
Transmission rate up to 12 Mbps
Interface RS-232/485 (software switchable)
Connection Socket, SUB-D, 9-pin
Ambient conditions
Ambient temperature -40 °C ... +75°C
Transport and storage temperature -40 °C … +85 °C
Relative air humidity 95% r. H. without condensation
Pollution degree 2
Protection rating IP20
Approvals CE
